刚来到学校的时候，初步探了探校园网，把网络整通，就写下了这个系列的第九辑。然而在过去一个月里面，校园网反复无常地变化，逐渐积累了一批问题。不得已，只能开个第十辑，继续写下来，作为记录。

该说不说，这校园网真的不仅仅能用垃圾二字来形容，倘若只是慢也就罢了，收费还贵，有些协议还不通，内网间歇性100%丢包，延迟抖动下不来，晚高峰更是卡顿到爆，开学一个月有半个月都在吐槽校园网，绝了。

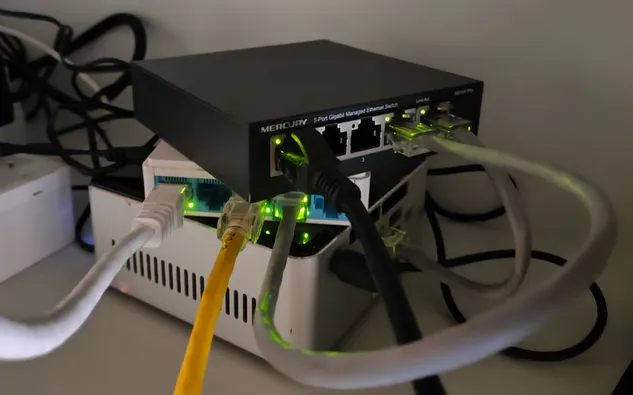

黑线校园网，黄线去电脑，白线连AP，应该有朋友能猜到为什么这样接

1. 前言

第十辑了，好耶。

其实也没好多少，既然标题写的是『斗智斗勇』，就说明每多一辑，校园网就多了一批糟心事，不论是内部的，外部的，还是玄学的，都算。既然上网已经成了现代人生活中不可或缺的一部分，那么当然，遇到问题了，还是先解决掉比较好。

2. 糟心的网

正式开始之前，先花点时间吐槽一下这个校园网到底有多垃圾。

2.1 超高价格，超低速度

校园网收费是包月30块钱，不限流量，也不断网。这个价格听起来还算可以，但问题在于，正如在第九辑里面所说的，速度只有60Mbps下行，15Mbps上行，即使是校内网互联，也只有200Mbps下，50Mbps上，这个速度就有些对不起他的价格了。遥想当年大专生活，有线接入，一样的价格，最后拿到的是400Mbps下100Mbps上，内网则是全时双向千兆，更别提三网分流做得还算好（不算完美，但还行），连接质量还是很不错的，怎么到了这个本科院校就成了这样呢？

此外就是老生常谈的话题了：没有IPv6。和之前大专一样，都是拿到了广东省IPv6部署优秀单位奖，名声响当当挂出来了，结果校内任何一个地方联网都无法访问IPv6（IPv6 NAT/NPT都没有），实在是令人笑掉大牙，也不知道这个奖是不是买来的。又或许网管中心那边也是一群老登导致的？反正到学校官网的网管中心分页查看，上面的资料内容还挂着老学校（目前这个学校在几年前曾经换过一次名字）的域名，点进去啥都看不到。

这个速度显然是人为地设置了非常低的限速，因为不论是通过无线还是有线接入，不论是我自己的电脑还是同学的电脑，基本上都是这个速度，导致要下载点什么（比如本地大模型，游戏更新）就要花上很长时间，以前在家里十分钟下完的，现在得下一个小时。也许学校想让我们在这段时间里面可以去参与一点别的社交，促进『线下感情』？那就不知道了。

2.2 抽象的认证系统

认证系统是Dr.COM（哆点）的，这个上次讲过。但问题在于，上个月25号，也就是中秋节，学校升级了一次认证系统，地址变了，这就导致原来的认证脚本完全失效，幸好只需要重新去浏览器里抓个包，抓成curl格式的，放入脚本，下次登录时重放一下就好了。

然而，那天下午，脚本重放的时候提示『参数不合法』，以为是脚本出了什么问题，尝试使用浏览器Web认证，结果提示信息也是一样的，都是『参数不合法』。更扯的是，Web端似乎没有针对这种情况做预备，点击登录按钮之后就直接卡死了，也不输出提示，再点就没有响应，需要自己去控制台里面抓包看结果，才知道到底发生了什么。

由于那天是中秋节，办公人员都放假了，因此网上自助报修平台肯定是没人处理的。幸好学校在登录认证界面留下了工程师的电话，挨个打过去问问吧。前两个打过去，电话铃响了很久都没人接，最后第三个才接通。沟通之后加上微信，把症状发过去，结果工程师也不知道怎么回事，只能先按规矩重置一下密码看看。说来也巧，将密码重置为身份证后六位（纯数字）之后，校园网就能登上去了，也能进自助平台改密码了。

为什么会出来参数不合法，具体原因笔者并不清楚，但有个很有趣的猜想，已知：

• 升级后的认证系统，仍然是通过GET（JSONP）来发登录请求
• 请求参数被HmacMD5处理，后端可能拿着明文
• 自助修改密码界面，提示需要特殊符号，但禁用?、&符号
• 笔者的密码使用密码管理器生成，包含其他特殊符号

也就是说，可能是因为密码里面有特殊符号，导致被系统误判为攻击，因而被拦截了。

算了，懒得和这个系统过多争斗，登上之后进去自助平台改密码吧。结果更抽象的事情还在后头：笔者因为用的是密码管理器，习惯性使用长密码，比如20位的。第一次修改是从身份证尾数后六位改成20位新密码，正常，但如果想进行第二次修改，那就不行了，因为旧密码最长只能输入16位！至于这个限制是单纯只有前端限制，还是前后端都有，那就不清楚了。跟工程师提了一嘴，他表示收到，但到现在都还没改。

翻阅校园墙，上面对于这个认证系统的抱怨似乎还不少，经常有说莫名其妙掉线的，校园墙上还有人（按他说法是，他不在校内）开发了校园网自动登录的软件。这个情况笔者这边倒是没有观察过，登录一次保底都能用十几二十天不掉线的（最近几次都是自己这边的问题导致下线，比如学校维修电路要停电，比如下面第4大节要说的网卡问题），所以笔者猜测，可能是因为终端设备在闲置状态下（或进入休眠状态后）发包数量太少甚至完全停发，导致被认证系统判定为设备已脱网，因而注销登录态。

2.3 内网丢包

如果说上面的都是人为因素为主，下面这个我就不能理解了。

校内网，两端有线，一侧还是学校上课的机房，这个情况下还能丢包，你敢信？而且他还不是均匀丢包，比如说ping校内设备，100个包丢十几个，这种还可以通过补偿算法什么的补回来。学校的丢包是这样的：畅通无阻一段时间，延迟1-2ms没啥毛病，突然间开始给你100%全量丢包，持续几秒到十几秒不等，不管你什么应用，什么协议，TCP还是UDP，只要是IP包，全丢。

这个现象根据上课机房的不同而有所不同，有的机房特别严重，有的机房偶尔出现，但基本上就没有不丢的。因为笔者在上课的时候习惯通过内网远程连接到自己的主机上，包括做作业和写报告都是用自己电脑来处理，像这样的丢包，轻则鼠标画面卡死，重则远程桌面断开，还得重新连接。通过控制变量法（有些老师上课也是用远程连接到他电脑）可以排查出来，这不是我自己设备的问题，而是这个校园网就这么垃圾。

而且，我不好说这丢包是怎么回事。远程桌面（Sunshine/Moonlight）用的是UDP，上下行可以看做是分离的，每次丢包都是鼠标先卡住（机房侧上行断开），画面过几秒才会卡住（机房侧下行断开）。于是当在教室里码字的时候，就有概率碰到一个很神奇的情况：按下键盘上的某个键，结果此时开始丢包，『松开按键』的包被丢了，视频流还在跑，于是你看见屏幕里迅速打出来很长的一串字符（他认为你按住没松开），直到彻底卡死，主机端的Sunshine才会松开按键。

具体的原因，不知道，怎么修，不清楚，凑合着用吧。

2.4 神秘出海质量

学校，是一个比较特殊的场景。一方面他体量很大，有一群人要上网，因此如果是拉线到校园网机房再认证分给学生，运营商一般不会选择在自己机房做CGNAT，而是直接划分多少多少个公网IPv4给你，你自己做地址池，再去NAT给人上网。这样一个IP能扛五位数的会话，不会受限于运营商的CGNAT设备，后者一般只给四位数，比如五六千左右。

一般情况下，包括在网络小故逝的第二集也提到，传统意义上带固定公网IP的，我们会把他叫做『专线』，价格肯定会比普通家用宽带贵，毕竟你有充足的上行带宽和更好的网络连接质量。然而对于学校的场景来说，学校里的学生显然也只是普通的互联网用户，日常上网流量特征是符合『大下行小上行』的特点的，此时如果就因为可以提供固定IP而去选择大带宽（却也大上行）的专线，那就不值当了。

基于此，笔者合理怀疑，学校采购的实际上是某种介于二者之间的SKU。我们都知道，对于to B产品来说，一切都是可以谈的，包括提供服务类型和具体细节（多大带宽，多少个IP，等等），甚至也包括价格（标价只是目录价），所以学校完全有能力和运营商谈，通过招标等方式，采购对应的大带宽非对称接入服务，比如定制10G下行，1G上行的口子，给你十几二十个IP，对端给你插城域网或者别的什么汇聚层。然而这里有个问题：这种定制的产品，理论上来说QoS等级也是可以定制的，比如说优先保证省内带宽，然后骨干带宽怎么怎么保证，国际带宽怎么怎么保证，可以另外谈。因此从理论上来说，最后采购到手的完全可以是『大号家宽』，也就是就带宽大了，IP多了，实际接入质量和家宽没有区别。

回到本节话题，之所以怀疑学校买的是这种线，原因就是，晚高峰出海质量差到爆炸。追踪发现，出口默认走的是电信，而跟同样是用省城电信的朋友交流后发现，这样的晚高峰质量很符合家庭宽带的表现，而不是一根专线该有的样子。因此每每到了晚上，看网页就是卡的，更别提看视频了，只能反复切换节点，试图规避掉单次会话流量累积之类可能存在的QoS统计手段。然而，正如笔者在跨网比赛那篇博文里提到的，这种事情除了加钱，很难完全避免。

2.5 HTTP 滚一边去

最近观察到一个很有趣的现象。在路由器上执行：

# curl -x "" -v a.b.c.d:22
# .....中间省略.....
< HTTP/1.0 302 Moved Temporarily
< Location: http://1.1.1.3/proxytool/remind.htm?url=http://a.b.c.d:22

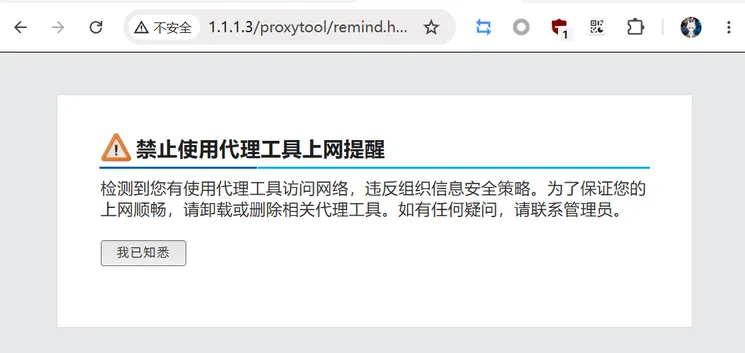

很显然，22端口提供的是SSH服务，而非HTTP服务。然而此时curl收到了标准的302响应，指向了一个IP地址，展示一个网页。在浏览器里打开这个网页，可以看到如下内容：

这个网页样式，应该很多人都很熟悉

我们知道，1.1.1.3这个IP属于Cloudflare，却经常被用于各类非标内网的虚拟IP中。很显然，这是校内网的设备拦截了对外发起的任意HTTP通信，只要对方有TCP回包（即使不是合法HTTP响应），就可以劫持连接，并注入自己的内容。

这里的『使用代理工具访问网络』，具体指的是什么，就不清楚了，有可能是因为笔者插了小路由器来让自己的手机与电脑共享上网，也有可能指的是加密代理（大概率指的是前者），但只要是访问任意HTTP内容，都会弹出来这个界面。不过在6202年的今天来说，这个问题其实不太大了。他不阻断HTTPS，而主流站点基本上都支持了HTTPS，很少有HTTP的存在了，所以不影响正常上网。即使是Steam下载（笔者不玩Steam上的游戏）那种，通过明文HTTP+应用层加密的方式传输的，应该也有相应的回落措施。所以他弹他的，我上我的。

3. 动手折腾

上面的吐槽更多的是自己改变不了的事情。对于自己能改变的事情，这里单开一节。

3.1 连不上的 WireGuard

某日回到宿舍，发现上网极其缓慢，点击链接之后要等很久，网页才加载出来。同时，回家的链路也中断了，访问不了家里的任何服务。这两项业务的共同点是：他们都用到了WireGuard。回家的链路自然不用说，Tailscale就是基于WireGuard的，而普通的上网链路主要是DNS，通过WireGuard连接到广州的一台VPS上做远端解析，这样本地DNS审计就无法发现上了什么网站。

打开控制台，反复测试确定：学校定向屏蔽了WireGuard。不知道原因是什么，有可能是要管控VPN连接？其他常见VPN协议暂未测试，反正WireGuard肯定是连不上了，只能寻找替代品。

针对这两个不同的场景，自然是需要不同的解决方案。回家链路最好说，换用别的软件就好，于是笔者选择换成EasyTier，选他是因为能利用上他的QUIC/KCP模式，有效补偿学校的垃圾校园网链路质量，以及晚高峰时期电信-移动的跨网质量。至于上网DNS，一方面是往ADGuard Home里面添加了两个基于IP的DoH作为备份，另一方面，通过wg-obfuscator这个项目，给现成的WireGuard连接外面套了一层混淆——有一点就行了，不用太多，学校的屏蔽还是比较弱的。

反正以上两个措施做完，连接就恢复正常了。

3.2 网管~ USB网卡死机啦~

第九辑里面提到，连接校园网的上联口eth1，是直通进去VM的一个USB网卡。当时一切都好，然而前几天，在教室里愉快地远程连接电脑时，却忽然连接全断。一开始还以为是又丢包了，但等了很久也没见回复。后来又怀疑宿舍是不是又停电了（前几天停过一次），或者校园网账号是不是被封了，一番求证之后发现都没有，这才怀疑是不是路由器的锅。

下课后回到宿舍，打开路由器VM的控制台，敲dmesg，果然发现了问题：

# dmesg
.....
[410915.314481] ax88179_178a 10-1:1.0 eth1: NETDEV WATCHDOG: CPU: 0: transmit queue 0 timed out 5004 ms
[411072.355688] ax88179_178a 10-1:1.0 eth1: NETDEV WATCHDOG: CPU: 0: transmit queue 0 timed out 5728 ms
[411156.290050] ax88179_178a 10-1:1.0 eth1: NETDEV WATCHDOG: CPU: 0: transmit queue 0 timed out 5184 ms
.....

出现这样的消息，说明驱动在向网卡发送帧的时候，网卡超时未响应，说人话就是网卡死机了。尝试手动执行ifdown && ifup之后，网卡能重新上线。但显然，不知道下一次出故障是什么时候，会不会刚上课就又死机了，因此必须要换一个更加稳定的方案。

跑PVE的NUC只有一个板载千兆口，稳定性很好，但数量肯定不够。想要实现路由器功能，一个比较好的方法就是配合网管交换机的VLAN功能来开逻辑接口，也就是俗称的单臂路由。关于单臂路由，网上很多朋友都做过，其实也是一个很不错的折衷方案，因为现在常见的千兆网口都是全双工模式，在双向上都可以跑满千兆，所以日常上网场景，最高速度并不会对半砍（当然肯定是没办法一边大量上传一边大量下载了，不过对普通上网用户来说无妨）。

传统的方案下，交换机上的某一个口（例如5号口）会设置为Trunk模式，其他接口（例如1-4口）设置为Access模式，再把5号口连接到路由器上，里面开逻辑接口，就可以区分各个物理接口的流量了。然而这种玩法有个缺点：在拔掉网管交换机的情况下，如果物理接口没有配置IP（而是把IP配在了某个VLAN接口上），那么通常就不能敲IP连上设备了，因为终端设备一般发出的是无标签（Untagged）流量，无法匹配VLAN接口，自然也就无法访问到对应IP。

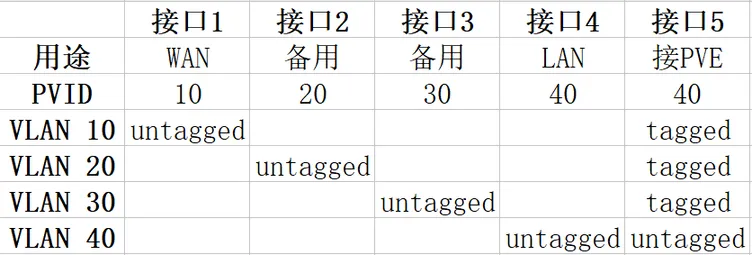

因此，笔者对其略作修改，换成了一个更稳健的做法。具体来说，需要一台支持单独给端口配置Tagged/Untagged的交换机（低端Mercury/TP-Link一般都支持），或者支持Hybrid接口的应该也行，笔者这里选用的是水星SG105 Pro。假设我们将1口作为WAN口，2-3口作为其他用途，4口作为LAN口，5口连接PVE小主机，就可以进入交换机设置页面，将其设置成类似这样的模式：

请根据交换机说明书来设置

注意，作为LAN的4号口与连接PVE的5号口共享一个PVID 40，且此时5号口同时跑了Tagged和Untagged流量，也就是处于Hybrid模式。

这样配置后，当WAN口的未打标签流量从1号口进入时，就会被交换机打上VLAN 10，带着标签从5号口原封不动送出；而当LAN的未打标签流量从4号口送入时，交换机虽然也会打上VLAN 40标签，但在从5号口送出前，因为5号口配置了Untagged，因此标签会被剥离，PVE收到的实际上就是原来的未打标签流量，其效果和直接插网线/通过傻瓜交换机访问PVE是一样的。与此同时，当带有VLAN 10标签的流量从PVE送出时，交换机会将其转发到1号口，剥离标签后送出到上游校园网；而当未打标签流量从PVE送出时，就会被打上5号口的PVID 40，然后匹配转发到4号口，剥离标签后送出到LAN设备。

这样一来就实现了我们的目标：在网管交换机故障等场景下，直接通过傻瓜交换机或者直插网线，即使不配置终端发出Tagged流量，都可以保证与PVE（以及里面的路由器VM的LAN口）不断连。至于这种情况下不能上网那都是小事了，可以慢慢修。

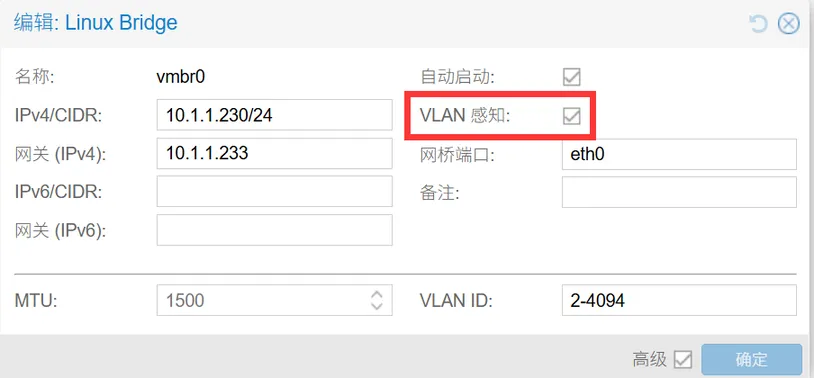

除了交换机要配置好之外，PVE也需要略微调整。电脑插入交换机4号口，访问管理IP，进入PVE WebUI，导航到节点的系统——网络标签页。默认情况下，PVE有一个主网桥vmbr0，点击编辑，打开里面的VLAN感知开关，然后应用设置。

绝大多数情况下，打开这个设置不用担心与PVE失联

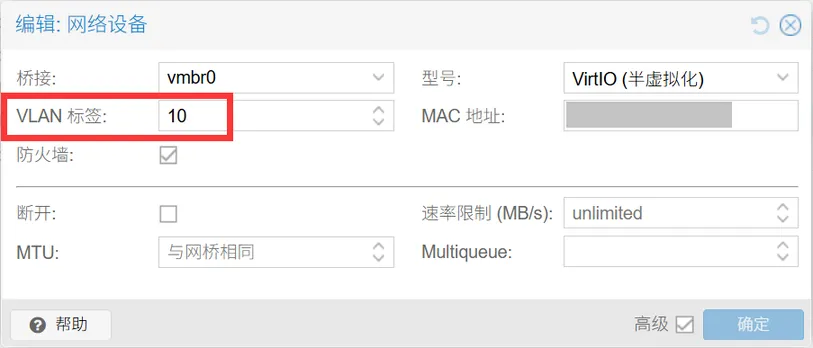

接着，进入路由器VM的硬件选项卡，在原来的USB网卡已经移除后，选择新增——网络设备，在弹出的窗口中，选择桥接到vmbr0，并在VLAN ID中填入10，也就是VM在这张网卡上发出的包会被自动打上VLAN 10的标签，对应到网管交换机的1号口。至于MAC地址，笔者这里直接填入了原来USB网卡的MAC地址，方便在校园网设备上混个脸熟，不过校内似乎没有开启无感知认证，因此其实无所谓。

左上角是编辑，因为截图是直接截的现有网卡，这个不影响

如此配置后，进入路由器控制台，会发现新加的接口继续编号为eth1，正好接替了原来的USB网卡，原来配置好的软件都不用动。在交换机1号口插上校园网网线，路由器就会自动DHCP拿地址，最后跑一下认证脚本，就可以上网了。

和之前的USB网卡相比，这个方案的稳定性自然是大大提升的，虽然理论上来说增加逻辑接口会让速度略有下降，但反正校园网也跑不满千兆，因此也就无所谓了。

5. 写在最后

好了，暂时先折腾到这里。

其实很多情况下，网络都是越稳定越好的。站上曾经写过几篇文章介绍笔者的杏泉网络，但现在不发了，主要就是因为网络平稳运行，实在是没什么好写的了。希望这次折腾过后，校园网也能稳定使用吧。

（完）
