高频信标：海盗们的无线电『灯塔』
笔者一直对这类游走在灰色地带的无线电设备比较感兴趣，比如之前提到的海盗电台。今天想聊的，则是另外一种更加默默无闻的东西，高频信标。
和海盗电台一样，这种未经许可的无线电发射大多数情况下都是违法的，但从客观来说，确实又有一种浪漫感，即，用大小不等的功率（从几毫瓦到几十瓦）传输着单调的消息，就像养蛐蛐一样——只不过，这个蛐蛐可能远在天边。

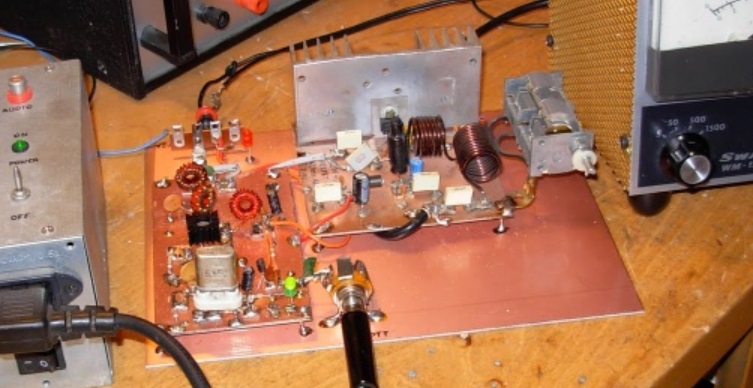

69BY信标，图源HFUnderground，不确定是否还在工作1. 前言
这里的信标，指的是无线电信标，根据定义，指的是在已知位置上发射无线电信号的东西。发射的内容比较简单，一般通过CW（等幅电报）或者FSK（频移键控）的方式发射电台识别码，可能还包含站点位置数据等，由此可以用来判断无线电传播情况，或者导航。熟悉航空领域的朋友应该听说过NDB（无指向性信标）这个东西，这当然也是一种信标。和世界上的大多数无线电发射机一样，信标也是需要经过许可才能搭建的，比如国内（大陆地区，下同）的业余无线电信标台，就要专门申请，并指配专用呼号前缀BJ。
有合法的自然也就有非法的，标题里的海盗当然是取引申义，也就是海盗电台的那个海盗，指『进行未经许可的无线电发射操作的人』，而他们所搭建的信标，就可以称为海盗信标，或者高频信标（因大多数都在HF波段运行）。
大多数高频信标为了避免被无线电管理部门查获，都会选择布置在荒郊野岭，废弃建筑，人迹罕至的地方。由于很多情况下都缺乏维护，在运行数个月到数年之后，这些信标可能会因各种原因（设备损坏，被查获，被原主人主动拆除等）而停止工作。因为历史原因，国内的无线电文化并不深厚，所以几乎没有高频信标的案例，在美国和欧洲等地方，就比较多见一些——但即便如此，高频信标也是非常小众的一个玩法，因此笔者很难给出太多比较直观的例子：
2. 目的？
这种高频信标很难说有什么目的，有可能真的是验证无线电传播的情况，有可能是挑战不同波段弱信号传输的极限，也有可能只是单纯的为了好玩（电子蛐蛐）。就最后一点来说，可以说是，享受那种自己买零件搭建设备，然后部署一个信标，欣赏那种『顽强的生命力』，的感觉。
老实说，写到这里，笔者确实是感觉有些『妙处难与君说』，因为在旁人看来，这种行为几乎是无意义的，而且还会因为无授权使用无线电频率而惹上麻烦，至少也是给人带去麻烦（尤其是考虑到短波有大量军用、航海、航空等重要用途）。不过也许是因为这种在灰色地带边缘试探的刺激感，才吸引了一些人去玩这玩意，也说不准。
3. 技术
又到了最喜欢的技术时间。
3.1 HiFER 信标
这里需要先偏个题，讲讲其中一种比较类似的信标。
HiFER是一个专有名词，指的是在13.56MHz（13553-13567kHz）这个ISM波段内，以符合ISM功率限制的方式运行的信标。其他的内容，和普通信标差不了多远。
对于这个功率限制，美国的标准是『在30米处场强不能超过15848微伏/米』，有爱好者实验得知，转换过来是此频率的半波偶极天线上略低于4毫瓦的输入功率，这已经算是非常低了。至于国内的标准，按照国标微功率的规定，则是属于C类设备，限制是『10米处磁场强度不得超过42dBμA/m』，这个数要怎么换算成天线输入功率，已经超过了笔者的能力范围，如果你也想玩的话，建议咨询专业人士，预先计算一下。

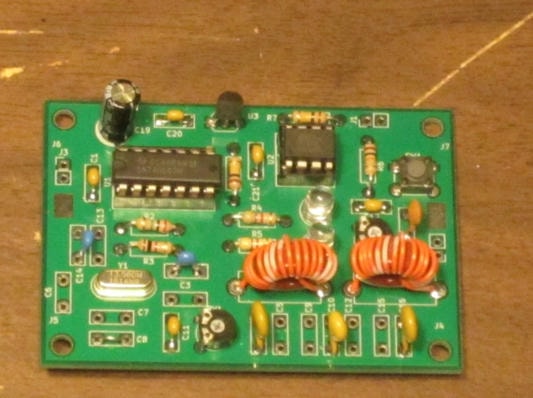

因为这种操作方式比较合法，因此有部分位于美国的无线电爱好者推出了HiFER信标的电路设计，甚至直接出售套件，比如这个Black Cat Systems出品的套件，买来之后组装好，录入自己需要的CW电文信息（呼号等），就可以在ISM波段上工作了。
下方电位器用来调整发报速度尽管合法功率只有几毫瓦，但如果配合足够好的发射天线，碰上足够好的传播环境，信号还是可以传到很远的地方的。因此，也有不少接收爱好者，用高灵敏度接收机，以及同样是足够好的接收天线，尝试接受这些HiFER信标，在HFUnderground上也有专门的板块供人们讨论。如果想要直观的例子，这里有个视频，记录了在接近1200公里的距离上，接收一个功率仅仅3.6毫瓦的信标，信号依然清晰可闻。
3.2 高频信标
本文的主角，高频信标，毕竟已经是黑着来的了，就没有那么多限制。
其技术方案比较多样，有类似上面HiFER信标那种的基于晶振的发射机，现代一点的也有基于DDS（直接频率合成）模块的，有上面说的69BY信标那样基于成品发射机的，当然也有很多方案未知但看起来挺粗糙的：
PRV信标，6852KHz，可能已不再活跃，图源HFUnderground至于功率，理论上当然上不封顶，见过的有几瓦到几十瓦，都有。但一般情况下，考虑到要减少被查获的风险，再加上偏远地区可用的电力来源可能只有太阳能板，常见的发射功率也不会太大，几十到几百毫瓦算是一个比较常见的水平。
相比较于『正经』信标来说，海盗信标所发射的内容也会随意一些。发射自编的呼号当然可以，但有几个海盗信标仅仅只是每隔一段时间发射莫尔斯电码中的『点』或者『划』信号而已，表明他们的控制设备可能只是简单的555定时器电路。因为直接听信号听不出来，识别他们的主要方式就是看网上的信标论坛/社区，看看有没有人公布频率范围内的特征类似的信标，以此来一一对应，仅此而已——如果信标的主人没有公开宣布，那就成了永远的一个谜。
4. 写在最后
简单水了篇文章，因为还是那句话，上面所介绍的东西很难说得上有什么意义，而且部分情况下还是违法行为。
不过能知道这个世界上还有这些玩意存在，本身就挺有趣的，不是么。
（完）
